欢迎来电 x
拨打电话
环氧富锌底漆厂家-工业重防腐涂料品牌

双狮排气系统耐高温漆

> 产品用途 > 汽车配件

W61-650消声器、排气管耐高温漆(底/面)

W61-650耐高温漆专为消声器、排气管的腐蚀工况而研发,符合国内、国际知名农机、柴油机、重卡企业对排气管涂料的性能要求。

组成:

双组份有机硅耐高温油漆,组分一由专用有机硅树脂、耐高温颜料、防锈颜料、溶剂、助剂等组成,组分二为添加剂。

  • 底漆:    暗红色、灰色    20+0.3kg/组

  • 面漆:    黑色、银色    20+0.4kg/组

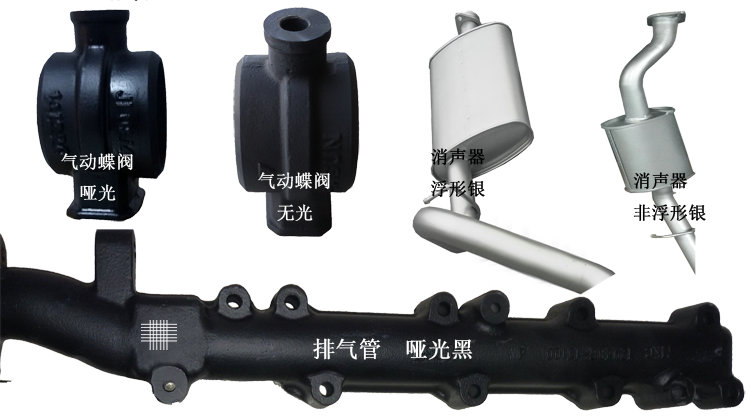

W61-650排气管耐高温漆喷涂效果



性能:

  • 高温、常温、冷热交替下,保持优良的机械性能,防腐蚀性能、装饰性能。

  • 批次稳定,不同批次产品性能、外观一致。

  • 适用流水线喷涂、无气喷涂、静电喷涂、空气喷涂等多种施工方式。

用途:

适用底材:碳钢、铸铁、冷轧钢、镀铝板等。

双狮W61-650耐高温漆用于商用汽车、农用车、摩托车、越野汽车的排气系统的涂装;起到防腐及装饰作用。

双狮W61-650耐高温漆部分用户:

一拖集团、时风集团、中联重机、约翰迪尔;陕汽重卡、大运重卡、一汽解放、中国重汽等。


光泽1-1.5
粘度(涂-4)30~50s
干燥时间烘干:210~220℃:40分钟
比重1.75
柔韧性1mm
附着力1级
耐冲击强度50kg·cm
耐热性(650℃ 200h)漆膜完好
耐盐雾(中性)(210℃~220℃,烘干)200h
(650℃,200h高温冲击后)200h
(600℃,24h高温冲击后)500h
耐温变(6个循环)漆膜完好
(试板经600℃,25分钟高温冲击后放入室温自来水中)漆膜完好


  • 推荐膜厚:底漆:30~40μm;面漆:25~35μm;

  • 稀释剂:专用稀释剂

  • 适用期:无限制

  • 工具清洗:专用稀释剂

  • 开罐后,按推荐比例加入乙组份,混合均匀。

  • 施工方法:手工喷涂、静电喷涂


无气喷涂

空气喷涂

静电喷涂

稀释量:(重量比)

底漆30%~40%,

面漆20%~40%

底漆30%~40%,

面漆20%~40%

底漆:40%;

面漆:20%~40%

喷涂压力

12~15MPa

0.3~0.4MPa

底漆18MPa;面漆20MPa

静电值

——

——

15~55MΩ

注意:稀释剂的选用应依据施工方式、涂装条件、干燥要求等选用合适的稀释剂。

  • 涂装间隔:(底漆、面漆之间)

底材温度,℃

5

20

30

最短间隔,小时

2

1

0.5

最长间隔

不限

  • 干燥时间:

底漆、面漆喷涂完成后,静置30分钟,然后送入烘箱烘干。烘箱初始温度不高于100℃。缓慢升温至210~220℃,烘烤40分钟。

  • 施工条件:

环境温度:2℃~40℃;相对湿度:25%~75%;

表面处理:

被涂基材必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采用抛丸喷砂方法达到标准sa2.5级也可手工除锈达到标准st3级,粗糙度达30~70μm;


上一篇:没有了!下一篇:建机、农机、货车底漆/中涂漆

  • 相关产品推荐>
  • MORE
热门产品:冷镀锌漆 环氧富锌底漆说明书 耐高温漆 丙烯酸聚氨酯面漆 聚氨酯漆 丙烯酸漆 环氧树脂漆 防锈漆 环氧面漆 环氧底漆 环氧煤沥青漆 有机硅耐高温漆 环氧云铁中间漆 氯化橡胶漆 带锈防锈漆 钢结构防火涂料
双狮
天津市双狮涂料有限公司    备案号:津ICP备13000993号-1    地址:天津市武清区曹子里乡花城工业区
E-mail:sale@shuangshituliao.com    邮编:301727
